Автоматизированная система сбора данных и управления технологическими процессами нанесения покрытий

Разработанная и изготовленная нами система управления допускает существенное масштабирование и достаточно не дорогое и существенное увеличение как быстродействия и точности, так и количества каналов измерения/управления

На данный момент на установках VPN используется система сбора данных и управления в следующей конфигурации:

• 6 - микропроцессорных блоков управления на всех функциональных узлах установки, каждый обеспечивает 8 каналов 10 разрядного АЦП и до 40 каналов цифрового (релейного) управления , 2 канала ШИМ, а также компараторные входы, входы счетчиков и часы реального времени для синхронизации процессов (источники питания, откачная система, система напуска газов, система управления). Микропроцессорные блоки могут осуществлять управление как по заложенной в них программе управления, так и исполняя команды в пошаговом режиме от компьютера (полуавтоматическое управления для отработки технологических процессов).
• 2 - 8-канальных 12 битных АЦП до 100 000 выборок в секунду (сбор и обработка основных параметров процессов)
• 1-1-канальный 16 битный АЦП до 1 000 000 выборок в секунду (калибровка и обработка критичных ко времени процессов)
• 1-8 канальный блок прямого управления наиболее критичными параметрами непосредственно от компьютера.

Все аналоговые сигналы нормализуются с помощью блоков операционных усилителей/фильтров

Все каналы управления имею гальваническую развязку с управляемым устройством (частично твердотельные реле, частично релейную)

Сбор данных от всего комплекса АЦП и устройств цифрового ввода осуществляется в базу данных MySQL, работающую в среде ОС Linux.

Оператор имеет возможность просматривать данные как в реальном времени, так и из архива. Аналогичные возможности по центральным моментам и другим предопределенным функциям, которые возможно построить из набора контролируемых параметров

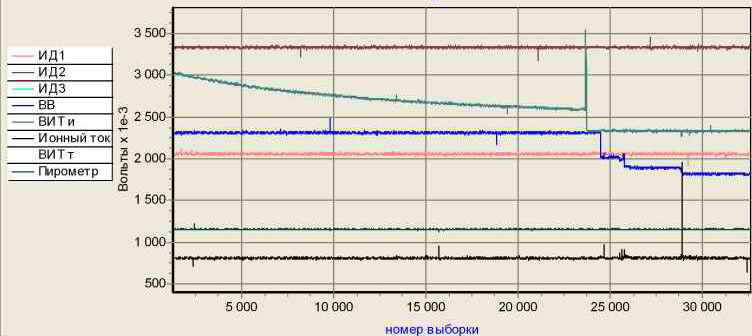

Типичный вид записи из журнала установки

Оператор имеет возможность управлять доступными ему функциональными возможностями установки (например: точность управления потенциалом подложки около 5 В в интервале 0-2000В, током дуги 1 А в интервале 30-200А)

Разграничение доступных оператору параметров на базе системы управления доступа к ресурсам OS Linux

Вид панелей управления установкой:

- управление вісоковольтным выпрямителем

- панель контроля температуры-

-панель управления откачной системы
