|
|
|
|
Многокомпонентные покрытия VPN (монослойные, многослойные, наноструктурные, градиентные). Характеристики Микротвердость 25000-45000 МПа Толщина покрытия 1-5 мкм. Сохранение класса чистоты поверхности. Прекрасное сцепление с основой. Коэффициент трения – 0,3 – 0,6. Температура окисления – до 900°С. |
|
Соответствие покрытий зарубежным аналогам
|
Сравнительные испытания твердосплавного режущего инструмента в производственных условиях показали, что на одинаковых режимах высокоскоростного фрезерования износ фрез производства фирмы “FRAISA”, покрытых нанокомпозитными покрытиями по технологиям, разработанным НТЦ «Нанотехнология», в 2,6–4 раза меньше, чем не покрытых. |
||||
|
|
||||
|
Фрезы производства фирмы “FRAISA” 5280.220 Æ4 R2 с покрытием VPN - 2 |
Обозначение фрезы |
Покрытие |
Величина износа |
|
|
|
||||
|
5280.140 Æ2 R1 |
VPN-1 |
0,04 |
||
|
Без покрытия |
0,12 |
|||
|
|
||||
|
5280.220 Æ4 R2 |
VPN-2 |
0,03 |
||
|
Без покрытия |
0,08 – 0,1 |
|||
|
|
||||
|
5280.300 Æ6 R3 |
VPN-1n |
0,05 |
||
|
|
|
|||
|
Без покрытия |
0,15 – 0,2 |
|||

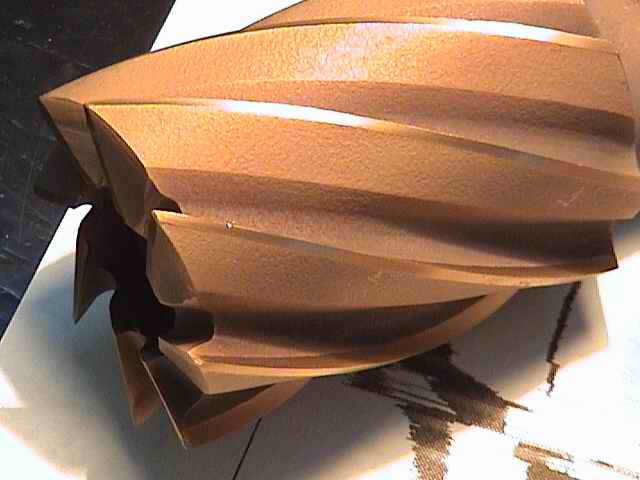

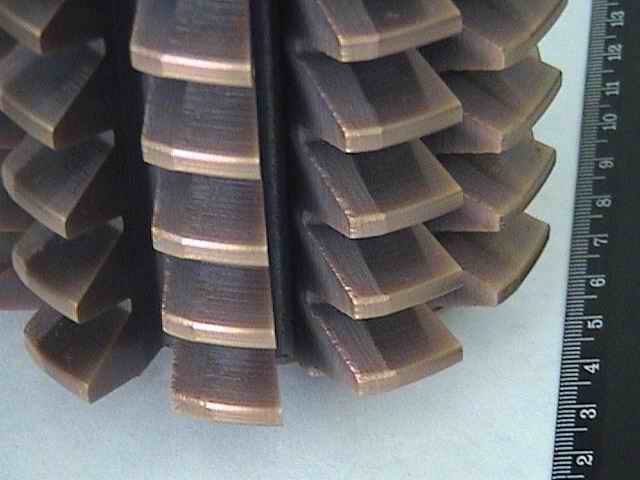

Фрезы
Резцы
Нанесение упрочняющих покрытий на перетачиваемый стандартный цельнометаллический твердосплавный режущий инструмент отечественных и зарубежных производителей (фирмы FRAISA, HANITA, PLATIT, CARLOY, BALZERS и др.)
Нанесение упрочняющих покрытий различных составов на специнструмент по спецзаказу.
Разработка новых и модифицирование разработанных покрытий под конкретные условия использования инструмента и специнструмента.
Особенности нанопокрытий
|
Комплексные методы нанесения покрытий – CVD, PVD, ионная имплантация, объединенные в одном технологическом цикле. Покрытия имеют нанослойную структуру и состоят из слоев на основе алюминия, титана, хрома, циркония, молибдена и их соединений с азотом, углеродом, кислородом в разных сочетаниях толщиной ~ 5-10 нм. Микротвердость 25000-45000 МПа (в зависимости от состава покрытия). Низкотемпературные процессы нанесения покрытий, обладающих хорошей адгезией к основе (T≤2 200ºС). Автоматизированная система управления основными технологическими параметрами процесса и их регистрации. |
|
|

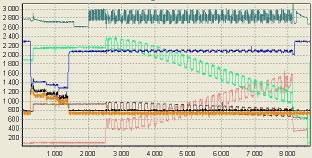

Протокол автоматизированной системы регистрации основных параметров процесса нанесения нанокомпозитного покрытия. |
